Blechbearbeitungsmaschine Profiform P320

Produktinformationen "Blechbearbeitungsmaschine Profiform P320"

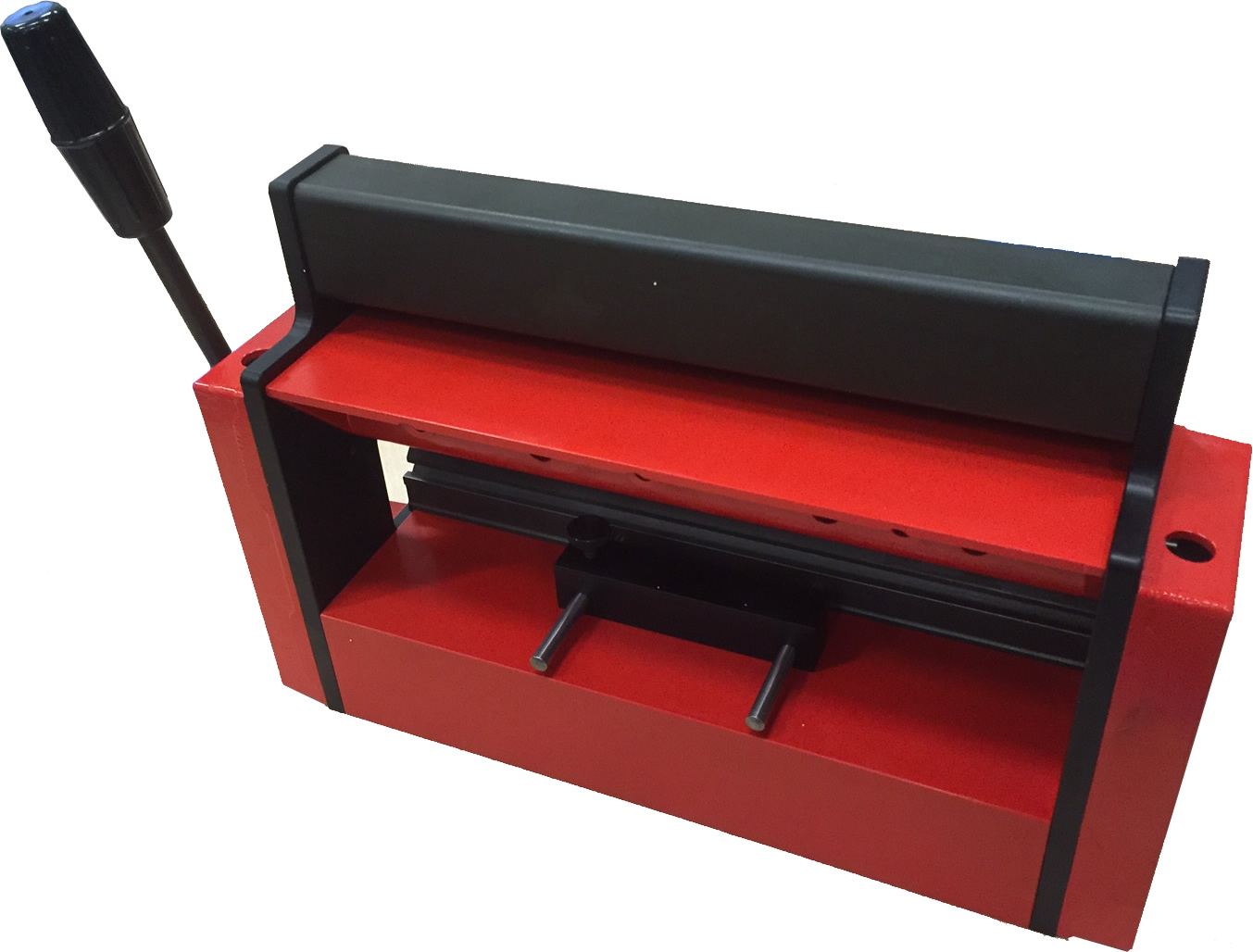

Profiform P320 Blechbearbeitungsmaschine

Die Profiform P320 ist die Universalmaschine zum Biegen, Schneiden und Stanzen verschiedenster Blechteile für Prototypen, Modelle, Schmuck, Geräte, Gehäuse, Halterungen, etc. Es handelt sich um eine handbetriebene Präzisionsmaschine mit gehärteten, geschliffenen HSS-Wendemessern mit vier Schneidkanten. Die Biegeprismen und Biegestempel sind aus hochwertigem, gezogenem Formstahl. Bearbeitet werden kann Metall, Kunststoff, Papier, Karton, Printplatten, Folien, Furniere und vieles mehr.

Die Profiform P320 ist Kantbank, Blechschere und Stanze in einem. Die optimale Maschine für Industrie, Handwerk, ambitionierte Maker und den gehobenen Modellbau. Präzise, robust und qualitativ nicht zu vergleichen mit billigen Importmaschinen. Die Profiform P320 ist eine Klasse für sich.

P 320 Art.-Nr. 111000
Nutzbare Breite 320 mm
Maximaler Stanzdruck 20.000 N
Gewicht Grundausstattung 15,5 kg

Maximale Materialstärken
Messing, Kupfer, Silber, Gold 1 mm
Weissblech, Stahl 37 1 mm
Rostfreies Blech 0,5 mm
Aluminium (Al99,5)

1,5 mm
Mehr Informationen

Bedienungsanleitung (PDF)

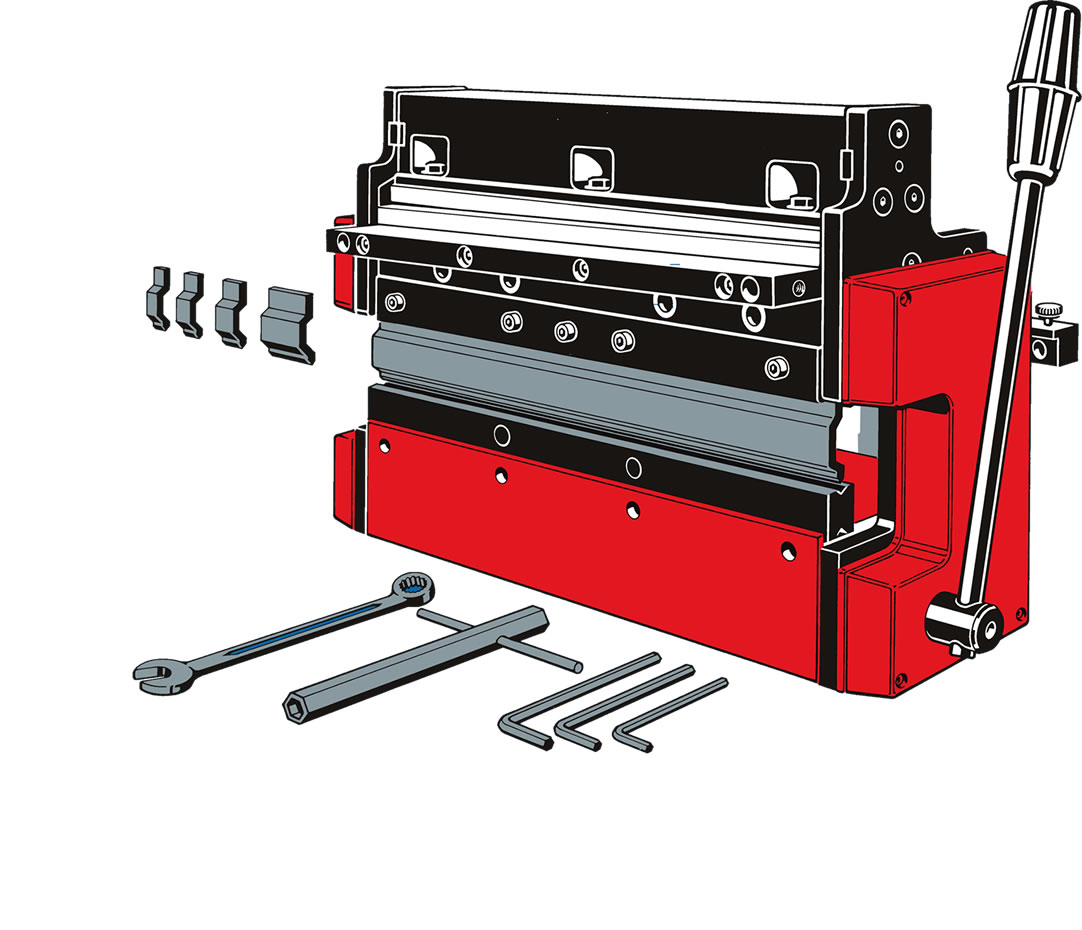

Grundausstattung
1 Profiform 320
1 Doppel-Biegeprisma 320 mm
1 Verstellbarer Biegeanschlag
1 Biegestempel 320 mm
1 Biegestempelsatz 10/15/20/40 mm
2 Befestigungsgewinde im Maschinensockel
für Montage auf Werkbank
1 Ringgabelschlüssel
1 Druckstück
1 Stiftschlüssel mit Drehstift
3 Innensechskantschlüssel
1 ausführliche Bedienungsanleitung


Optionales Zubehör :
(nicht im Lieferumfang enthalten !)

Stanzwerkzeugsätze Die Stanzwerkzeugsätze sind professionell konzipiert. Jeder Werkzeugsatz besteht aus einer Matrize und einem Stempel, beide gehärtet und geschliffen, sowie aus einem formlich abgestimmten Niederhalter. Der Niederhalter wird durch ein Federpaket im Stanzwerkzeughalter, ähnlich wie in der Grossstanzerei, bewegt. Es sind runde, quadratische und rechteckige Stanzen erhältlich.

      P200 P320
Art.-Nr. 115110 Ø 3 mm
Art.-Nr. 115120 Ø 4 mm
Art.-Nr. 115130 Ø 5 mm
Art.-Nr. 115140 Ø 6 mm
Art.-Nr. 115150 Ø 8 mm
Art.-Nr. 115160 Ø 10mm
Art.-Nr. 115210 4 x 4 mm
Art.-Nr. 115220 6 x 6 mm
Art.-Nr. 115230 8 x 8 mm
Art.-Nr. 115240 10 x 10 mm
Art.-Nr. 115250 12 x 12 mm
Art.-Nr. 115260 4 x 20 mm


Ausklinkwerkzeug Das Ausklinkwerkzeug zum Wegstanzen von Ecken, besteht aus einer gehärteten Matrize mit integrierter Stempelführung und einem gehärteten Stempel. Das Werkzeug ist so ausgelegt, dass Ecken von 1x1mm bis 70x70mm (100x100mm mit Profiform 320) ausgeklinkt werden können. Masse bis 12x12mm können in einem Arbeitsgang, grössere Masse in mehreren Arbeitsgängen ausgeklinkt werden.

      P200 P320
Art.-Nr. 115270 Ausklinkwerkzeug


Haltersatz und Feineinstellung mit Anschlägen für Stanz- und Ausklinkwerkzeuge Der Haltersatz dient zur Aufnahme von sämtlichen Stanzwerkzeugen. Die Anschläge erlauben Teile in der Tiefe und seitlich zu positionieren, was besonders bei Herstellung mehrerer identischer Teile von grossem Nutzen ist. Der Haltersatz besteht aus einem Halter für Matrizen mit Anschlägen und einem Halter für Stempel und Niederhalter. Die optionale Feineinstellung ermöglicht dank einer Stellschraube feinste Korrekturen des Tiefenanschlages. Bedienungsanleitung d/e/f (PDF 36kB)

      P200 P320
Art.-Nr. 115100 Haltersatz
Art.-Nr. 115102 Feineinstellung zu Haltersatz


Werkzeuge für Lüftungsschlitze und Verstärkungsrippen Die speziellen Werkzeuge zur Herstellung von Lüftungsschlitzen und Verstärkungsrippen erweitern die Möglichkeiten der Profiform 200 und 320 noch mehr. Zur Aufnahme dieser Werkzeuge ist der Werkzeughalter (Art.-Nr. 115300 ) notwendig. Der Halter dient auch dazu Eigenbauwerkzeuge auf einfache Art in der Maschine aufzunehmen. Bedienungsanleitung d/e/f (PDF 32kB)

      P200 P320
Art.-Nr. 115300 Werkzeughalter
Art.-Nr. 115310 Lüftungsschlitz (34 x 1,5 x 3 mm)
Art.-Nr. 115320 Lüftungsschlitz (34 x 2,5 x 5 mm)
Art.-Nr. 115340 Verstärkungsrippe (34 x 1 x 1 mm)

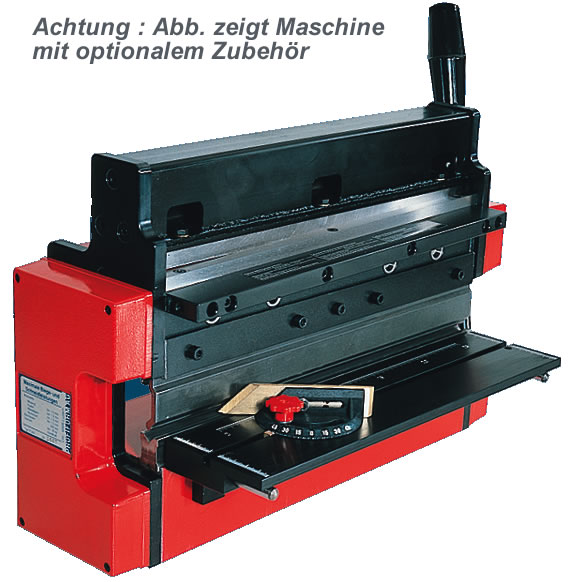

Universaltisch mit Winkelanschlag zu Profiform 200 oder 320 Der Universaltisch ist ein vielseitiges Zubehör das die Funktion einer dritten Hand erfüllt. Er ist vollständig aus Aluminium hergestellt und zum Schutz eloxiert. Bei präzisen Arbeiten ist der Tisch eine unentbehrliche Hilfe. Die eingravierten Millimeterskalen und Winkelangaben ersparen vielfach den Einsatz zusätzlicher Messwerkzeuge. Der Universaltisch ist, wie die meisten Profiform Zubehöre, sehr vielseitig einsetzbar. Beim Biegen: Der Tisch liegt exakt auf Höhe des Biegeprismas. Beim Stanzen: Der Tisch liegt exakt auf Höhe der Stanzmatrize. Beim Schneiden: Der Tisch bewegt sich an der Vorderseite der Maschine zusammen mit dem Untermesser. Bei der Profiform 320 kann mit dem Tisch zusätzlich hinten die Auflagefläche fast verdoppelt werden. Der verstellbare Winkel- und Gehrungsanschlag kann auf dem Universaltisch eingesetzt werden. Die dafür benötigte Führung ist im Universaltisch bereits eingearbeitet.

      P200 P320
Art.-Nr. 115550 Universaltisch
Art.-Nr. 115560 Universaltisch
Art.-Nr. 115570 Winkelanschlag zu Universaltisch


Werkzeugsatz für Hohlumschläge Der Werkzeugsatz für Hohlumschläge dient zum vollständigen Falten eines Winkels von 180°. Hohlumschläge werden bei dünnen Blechen eingesetzt; entweder um eine Kante zu verstärken oder um eine scharfe Kante zu vermeiden. Der Werkzeugsatz ist dreiteilig und hat eine nutzbare Länge von 200mm in der Ausführung für die Profiform 200 und 320mm in der Ausführung für die Profiform 320. Bedienungsanleitung d/e/f (PDF 48kB)

      P200 P320
Art.-Nr. 115600 Werkzeugsatz
Art.-Nr. 115700 Werkzeugsatz


Anschlag zur Biegewegsbegrenzung Der Anschlag zur Biegewegbegrenzung erlaubt den Hub der Maschine stufenlos zu limitieren. Die Eintauchtiefe des Biegestempels ins Biegeprisma kann so eingestellt werden, dass Bleche in beliebige Winkel zwischen 0° und 90° gebogen werden können. In der Serienfertigung kann man durch Fahren auf den Anschlag beliebig viele Teile nacheinander genau gleich biegen. Der Anschlag zur Biegewegbegrenzung gehört bei der P200 zur Grundausstattung.

      P200 P320
Art.-Nr. 115900


Anschläge zum Schneiden Die Anschläge zum Schneiden ermöglichen den rationellen Zuschnitt von mehreren gleichgrossen Teilen. Die Anschläge können für Längen von 0 bis 95mm eingestellt werden. Die Art.-Nr. 115400 ist die einfache Ausführung für einseitige Montage als Tiefenanschlag an beiden Maschinen. Die Anschläge über die Gesamtbreite der Maschine, Art.- Nr. 115420 für Profiform 200 oder Art.-Nr. 115432 für Profiform 320, bieten Anschlagmöglichkeiten für Gehrungen von 0° bis 15° und für parallele Schnitte. Bedienungsanleitung d/e/f (PDF 35kB)

      P200 P320
Art.-Nr. 115400 Schneidanschlag einseitig
Art.-Nr. 115420 Schneidanschlag beidseitig
Art.-Nr. 115432 Schneidanschlag beidseitig


Biegestempel und Biegeprismen Die hochwertigen, aus gezogenem Stahl hergestellten Biegestempel und Biegeprismen sind zur Herstellung von Spezialwerkzeugen auch einzeln erhältlich. Sie lassen sich sägen, feilen, fräsen oder schleifen.

    P200 P320
Art.-Nr. 115001 Biegestempel L = 10 mm
Art.-Nr. 115002 Biegestempel L = 15 mm
Art.-Nr. 115003 Biegestempel L = 20 mm
Art.-Nr. 115004 Biegestempel L = 40 mm
Art.-Nr. 115008 Biegestempel L = 200 mm
Art.-Nr. 115009 Biegestempel L = 320 mm
Art.-Nr. 115019 Biegestempel ohne Radius L = 200 mm
Art.-Nr. 115020 Biegestempel ohne Radius L = 320 mm
Art.-Nr. 115014 Biegestempel extra schmal (2mm) L = 200 mm
Art.-Nr. 115015 Biegestempel extra schmal (2mm) L = 320 mm
Art.-Nr. 115010 Biegeprisma L = 200 mm
Art.-Nr. 115011 Biegeprisma L = 320 mm


Montageplatte Zum Befestigen der Maschine mittels handelsüblicher Schraubzwingen. Lieferumfang: Montageplatte mit Befestigungsschrauben, ohne Schraubzwingen.

      P200 P320
Art.-Nr. 115500 Montageplatte
